Силовые разъемы: виды и их применение

К силовым разъемам относят устройства, предназначенные для подключения электрооборудования большой мощности к источнику электропитания. Такие разъемы могут применяться в цепях с силой тока до 400 А, с учетом конструктива, в зависимости от модификации, в однофазных или трехфазных сетях.

Основные типы силовых разъемов - это CEE и powerCON.

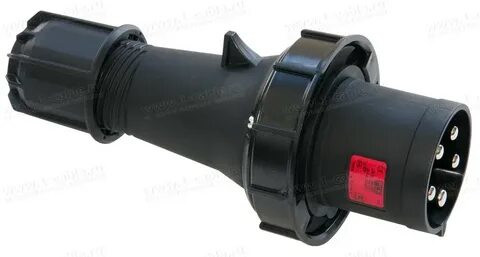

Стандарт CEE

Данный стандарт является наиболее часто применяемым для питания и коммутации электрических устройств. Данный конструктив позволяет, в основном, производить подключение в сетях с силой тока до 125А, помимо этого существуют модификации и до 400А.

Такие разъемы выпускаются для трехфазных цепей с напряжением до 400В (до 5 выводов) и для однофазных цепей с напряжением до 250В (3 вывода). Применение вилки для однофазной сети для розетки трехфазной сети, по причине того, что одна не вставится в другую, невозможно, и соответственно наоборот. Регламент применения определяется по таблице допустимости.

Типы разъемов по количеству контактов:

• 3P+E – Трехфазная цепь. З фазных вывода и вывод заземления Е;

Отдельный вывод предусмотрен только для заземления. Тип коммутируемого тока — трехфазный.

• 3P+N+E – Трехфазная цепь, вывод на нейтраль N и заземление Е. Тип коммутируемого тока – трехфазный. Такой разъем считается наиболее безопасным с точки зрения поражения электрическим током
• 1P+N+E – Однофазная цепь, вывод на нейтраль N и заземление Е.

В качестве опции СЕЕ разъемы могут быть оснащены следующим конструктивом:

Разъемы типа CEE могут иметь следующие конструктивные опции:

• Механическая блокировка. Оснащение данным устройством предназначено для защиты от электрической дуги, при включении которого напряжение на сеть не подается, поворот ручки не возможен физически до полного подсоединения
• Контакт задержки подключения питания. Подача питания производится спустя заданное время

Все вилки и розетки СЕЕ разъемов имеют круглый (цилиндрический) корпус. Корпуса оборудования для коммутации трехфазной сети выполнятся в красном цвете, для однофазной – в синем.

Стандарт СЕЕ разработан в соответствии с требованиями Европейских стандартов, которые в свою очередь соответствуют ГОСТ 30849.1-2002 и ГОСТ 30849.2-2002.

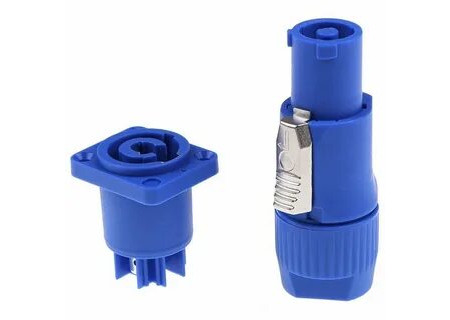

Разъемы powerCON

Данные разъемы являются разработкой компании Neutrik, основными преимуществами которого являются:

• Высокая степень изоляции от внешних факторов (более 11 ГОм)
• Надежность (прочность) соединения, возможность фиксации вилки с поворотом. Контактные элементы защищены ударопрочными корпусами, предотвращающих воздействие вибрации и прочих воздействий извне.

Зачастую применяются такие типы powerCON:

• Вилки кабельные. Предназначены для кабеля круглого сечения (до 2,5 мм²) с винтовым креплением
• Розетки врезные с фланцевым креплением

Критерий выбора типа разъема

Принцип выбора предельно прост – это соответствие параметрам подключаемых устройств. Сюда относятся количество фаз, сила тока и напряжение.

Следом, мы определяем вид розетки, которая может быть:

• Кабельной, монтируемой непосредственно на кабель
• Встраиваемой, предназначенной для монтажа в корпус устройства
• Накладной, предназначенной для установки на панель или на стену

При этом следует учитывать степень защиты от влаги, для помещений и мест с повышенной влажностью выбирают корпуса со степенью защиты IP66.

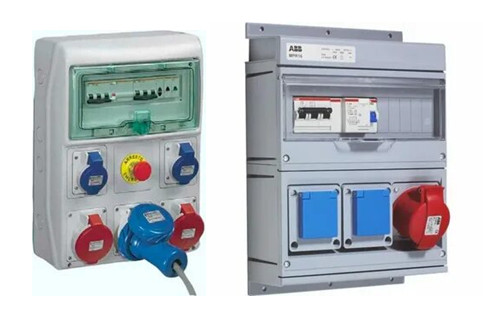

Для реализации подключения нескольких устройств различного типа можно разработать и изготовить блок с розетками различных типов.
