На сегодняшний день самым распространенным применяемым кабелем считают тип ВВГ, а так же его разновидности.
ВВГ – это кабель, оснащенный одной или пятью токопроводящими жилами с сечением от 1,5 до 240 мм2. Жила может быть выполнена из меди или алюминия, могут быть многопроволочными или состоять из одной проволоки, изолирована ПВХ-оболочкой, называемой в народе кембриком. ВВГ может использоваться для передачи и распределения электроэнергии.
Эксплуатация кабеля ВВГ допускается при напряжении до 1000 В, с частотой 50 Гц.
Проводка городской квартиры, как правило, представляет собой кабель с сечением 1,5–8 мм2, в коттеджном строительстве — до 15-18 мм2.
Температура эксплуатации от - 50˚С до + 50˚С.
ВВГ надежен в агрессивных средах, обладает значительным ресурсом на растяжение и изгиб.
Наружная оболочка может быть черного или белого цвета, материал которой является негорючим. В свою очередь оболочка токопроводящих жил может исполняться в разной, в том числе и комбинированной цветовой гамме.
Упаковка и транспортировка кабеля производится, как правило, в бухтах.
АВВГ — материал проводящей жилы - алюминий
ВВГнг — изоляция, не поддерживающая горения
ВВГп — плоский кабель;
ВВГз — внутреннее пространство между оболочками жил и наружной изоляцией заполнено резиной или ПВХ-материалом
NYM - это кабель, токопроводящая жила которого, выполнена из меди, а внешняя оболочка не поддерживает горения. Пространство между слоями изоляции заполняют резиной, в целях повышения термической стойкости и прочности. Несмотря на удобство эксплуатации, имеются и свои недостатки – это восприимчивость к солнечным лучам, в следствие чего, его нужно закрывать. Помимо этого кабель выполнен только в форме круглого сечения, что создает значительные неудобства при прокладке в бетоне и штукатурке и обладает более высокой стоимостью чем ВВГ.
Такой кабель прочен и удобен в работе, однако восприимчив к солнечным лучам, в следствие чего его нужно закрывать. Так же NYM кабель бывает только круглого сечения, что совершенно неудобно прокладывать в штукатурке и бетоне, и но и существенно дороже ВВГ.
КГ — кабель гибкий
Данный кабель может применяться для работы с напряжением до 660 В АС или до 1000 В DC. Включает в себя медные токопроводящие жилы, от 1 до 6. Наружная оболочка выполнена из резины. Эксплуатации в температурном диапазоне от –60˚С до +50 °C. Данный кабель является оптимальным решением, в плане подключения различных агрегатов и аппаратов, которые установлены снаружи помещения, сюда можно отнести питающие генераторы, насосы, сварочные устройства. Помимо кабеля КГ, есть кабель КГнг – это его разновидность, только с негорючей изоляцией.

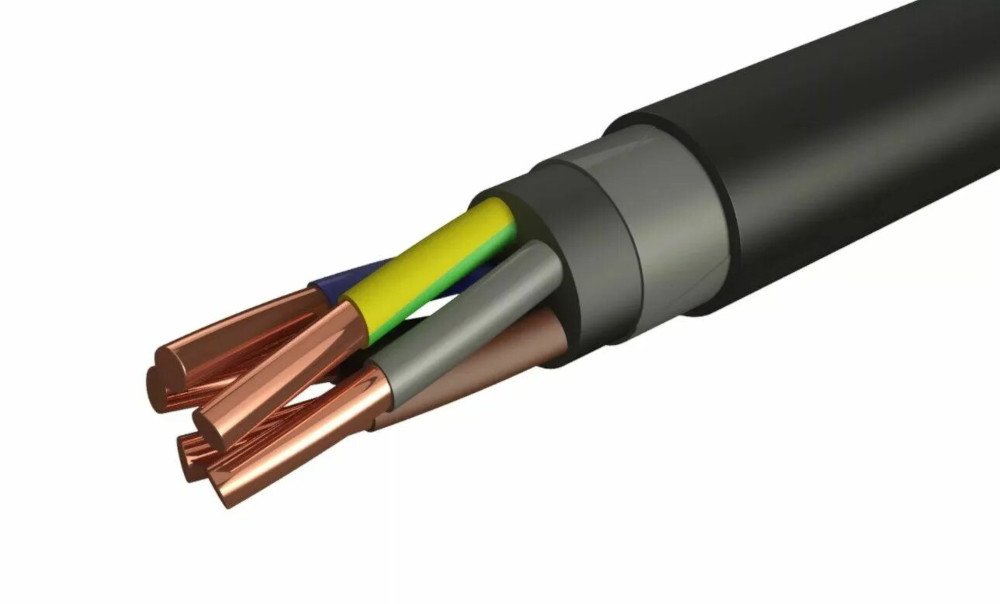

Кабель ВББШв – является бронированный кабель, с проводящей медной жилой
Как и у аналогов, жилы могут быть однопроволочными так и многопроволочными, с количеством от 1 до 5, с сечением до 240 мм². Внешняя оболочка токопроводящих жил, а так же пространство внутри выполнено из ПВХ. Все это затягивается двумя бронированными лентами, и устанавливается в защитном не поддерживающем горения шланге.
ВББШв подлежит эксплуатации при переменном напряжении 660 и 1000 В, его прокладка осуществляется в кабельных каналах, трубах, земле, а так же снаружи помещения, необходима защитой от солнечных лучей. Температура эксплуатации — от –50˚С до +50°C. Влагоустойчив.
Существующие модификации:
ВББШвнг — не поддерживает горения;
ВББШвнг-LS — не поддерживающий горения кабель, низкое газообразование и дымовыделение;
АВББШв — алюминиевые токопроводящие жилмы.
