Назначение.

Композитные корпуса предназначены для сборки низковольтных комплектных устройств, систем связи и телекоммуникации, различных электротехнических устройств, а также в качестве оболочек для универсального использования преимущественно для наружной установки.

"Производственно-коммерческое предприятие Энергопласт" является производителем антивандальных пластиковых шкафов из SMC-полиэстера. Нами предлагаются как пустые корпуса для размещения любого оборудования, так и низковольтные комплектные устройства НКУ (типовые или по проектам заказчиков). В данном разделе представлены универсальные корпуса для самостоятельного применения заказчиком. С некоторыми примерами готовых типовых НКУ можно ознакомиться в соответствующих разделах сайта.

Материал

Корпус серии Б300 изготовлен из особого композита (SMC-полиэстер), армированного стекловолокном. Добавление специальной полиэфирной смолы и минеральных наполнителей обеспечивает дополнительные антивандальные и негорючие (самозатухаемые) свойства. Изготовление изделий из SMC осуществляется методом прямого прессования на гидравлических прессах в стальных обогреваемых пресс-формах.

SMC - Sheet Molding Compound – полиэфирный листовой прессматериал (препрег) в виде листа, который покрывается с двух сторон специальной барьерной пленкой, в состав которой входят ненасыщенные полиэфирные смолы, наполнители, добавки и стекловолокно. Используется при изготовлении изделий, для которых основными характеристиками являются механическая прочность, высокое качество поверхности и огнестойкость.

В структуру материала входят следующие основные компоненты:

• стекловолокно ≈ 25%;
• наполнитель ≈ 40%;
• смола (полиэфирная) ≈ 30%;
• прочие добавки ≈ 5%

• полиэфирная смола является основой, обеспечивает связь всех компонентов в единое целое и отвечает за трехмерное сшивание, которое происходит в процессе переработки.
• минеральные наполнители обеспечивают транспортировку стекловолокна при течении материала, позволяют придать материалу специфические свойства (огнестойкость, электропроводность, плотность и др.), регулируют термо-деформационные процессы.
• компенсаторы усадки позволяют получать изделия с высоким качеством видовой поверхности без утяжек и короблений от внутренних ребер.
• стекловолокно придает изделию механическую прочность, теплостойкость, размерную стабильность.
• катализаторы инициируют процесс трехмерного сшивания. Правильный подбор катализаторов является важнейшим условием получения высококачественных деталей без недопрессовок, трещин и раковин.

При создании рецептуры конкретной марки SMC-материала, изменяя соотношения компонентов, достигаются конкретные необходимые свойства конечного изделия. Поэтому ошибочно ассоциировать материал шкафа ПКП-Энергопласт с иными изделиями из SMC, не зная структуру компонентов материала и конкретного изделия.

Конструкция

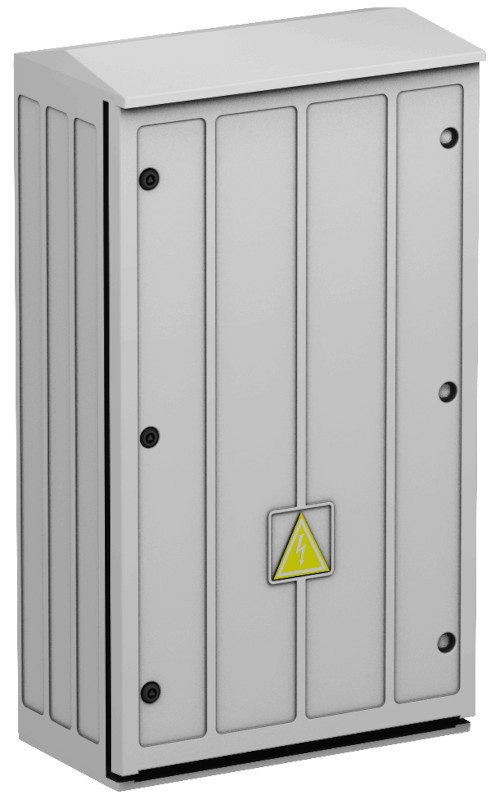

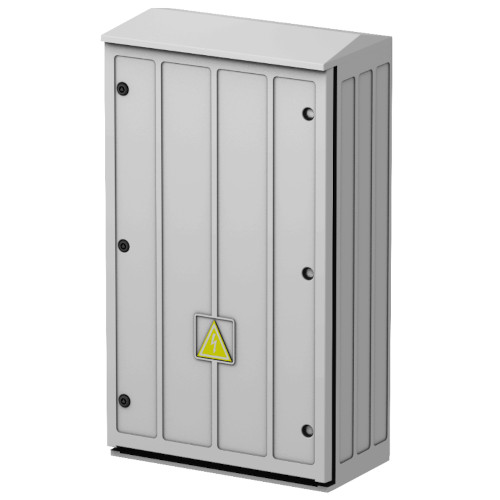

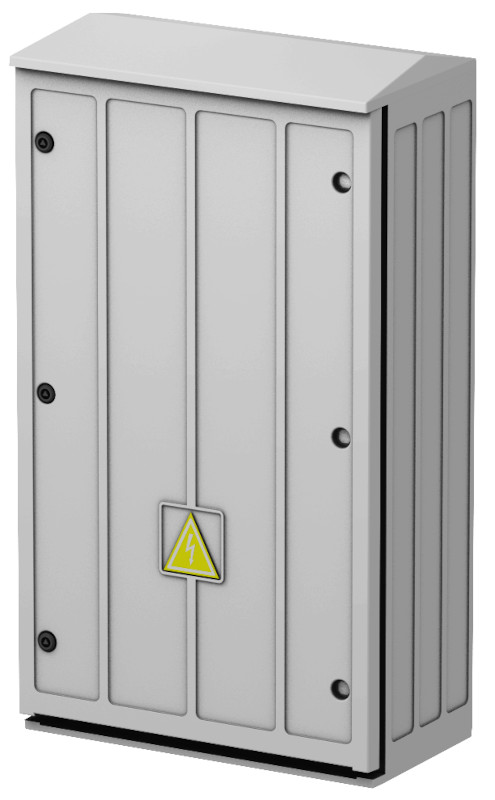

Шкаф серии Б300 состоит из сборного корпуса со степенью защиты IP54. Внешние боковые поверхности имеют усиленные антивандальные ребра.

В базовую комплектацию, характерную для всех исполнений, входит:

• корпус с запираемой поворотной дверью и наклонной крышей (при необходимости можно использовать корпус с прямой крышей);
• антивандальные петли скрытой установки;
• замок поворотный металлический с личинкой треугольного профиля – 3 шт (при необходимости возможно дополнительно установить проушину для навесного замка или пломбировки);
• металлическая монтажная панель (1.5мм).

Для корпусов серии Б300 возможно навесное, столбовое или фундаментное исполнение - в зависимости от выбранной комплектации. Фундаментное исполнение подразделяется на грунтовое и цокольное. Фундаменты могут быть изготовлены из оцинкованного металла или композитных материалов (SMC-полиэстер).

Описание

Традиционные металлические корпуса для электрических распределительных шкафов, устанавливаемые на открытом воздухе, через небольшой промежуток времени приходят в негодность по причине атмосферного влияния, химических реагентов, отслоения порошкового покрытия и, как следствие, появлению ржавчины.

Эти факторы ухудшают внешний вид, снижают защитные свойства шкафа, электробезопасность, повышают риск случайного воздействия электрическим током, и могут привести к порче дорогостоящего оборудования, расположенного внутри шкафа.

Композитные корпуса из полиэстера серии Б300 выполнены в реактопластиковом антивандальном корпусе. Материал корпуса - трудновоспламеняющийся, самозатухающий прессованный полиэфир (SMC-полиэстер), армированный стекловолокном. Такое сочетание обеспечивает высокую прочность шкафов, устойчивость к различным атмосферным влияниям и другим химическим агрессивным средам.

SMC-полиэстер - листовой премикс (композит) для прессования на основе полиэфирной смолы, армирован стекловолокном, содержит минеральные наполнители. Имеет повышенную огнестойкость класса ПВ-0, и уникальную технологию производства (методом прессования при высоких температурах и давлении с применением специальных пресс-форм).

ЗЗа счет материала, его особых свойств и способа производства шкафов - полиэстерные корпуса не поддерживают горение, огнестойкие (температура самозатухания 960 °С). По этому показателю они существенно превосходят обычные термопластиковые шкафы (АВС-пластик, поликарбонат и т.д.).

Антивандальное исполнение достигается конструкцией корпуса, свойствами материала, отсутствием наружных петель у двери и специальной замочной системой, фиксирующей дверь шкафа по ее периметру в четырех точках. Степень защиты от механических повреждений по ГОСТ IEC 62262-2015 (IK10) - означает, что корпус способен выдержать удар с энергией 20 Дж. На практике это эквивалентно падению груза массой 5 кг с высоты 40 см.

Шкафы антивандальные пластиковые серии Б300 относятся к оборудованию класса защиты II по ГОСТ Р МЭК 536-94 (двойная усиленная изоляция) и не требуют создания заземляющего контура. Пластиковый шкаф не создает помех для передачи радио и GSM сигнала. Корпус шкафа имеет специальные отверстия для естественной вентиляции, препятствующей выпадение конденсата на установленном оборудовании.

Антивандальные композитные корпуса из полиэстера серии Б300 обладают уникальными техническими и эксплуатационными характеристиками (по сравнению со шкафами из других материалов) и являются оптимальной альтернативой между коррозийным металлическим шкафом и тонким огнеопасным пластиковым боксом.

Преимущества применения полиэстерных композитных шкафов:

• корпуса для наружной установки (УХЛ1);
• устойчивы к ультрафиолетовому излучение и влиянию солнца (не желтеют, не крошатся);
• морозостойкие (в отличии от термопластиковых шкафов не теряют прочность при отрицательных температурах, не трескаются);
• температура эксплуатации: -50...+60 °С;
• наивысший класс пожаробезопасности: ПВ0 (не поддерживают горение);
• не требуют заземления;
• не требуется покраска, уход и профилактические работы;
• поверхность антипостер (антиграффити) - легкая очистка от наклеек, плакатов и краски;
• особая конструкция корпуса для обеспечения естественной вентиляции, которая исключает появление конденсата внутри шкафа и на оборудовании;
• пластиковый корпус не создает помех при передачи радио и GSM сигнала, не требуется установка выносных антенн;
• срок службы шкафа - более 35 лет;
• эстетический внешний вид - органично вписываются в ландшафт городских улиц, автомагистралей, парков, коттеджных поселков и частных домовладений.

Сфера применения.

Пластиковые антивандальные шкафы из SMC-полиэстера могут применяться в качестве любых комплектных корпусов для низковольтных комплектных устройств, устанавливаемых на открытом воздухе. Особенно актуально их применение в районах с тяжелыми климатическими условиями, частыми и резкими перепадами температур, при наличии агрессивной химической среды (автомагистрали), при модернизации и замене устаревшего оборудования. А также для более широкого применения в различных помещениях с особыми условиями эксплуатации (объекты нефтегазовой и химической отрасли, пищевые производства, водоканалы, сельскохозяйственные и животноводческие комплексы).

Корпуса могут применяться в качестве оболочек для НКУ следующих типов:

шкафы выносного учета (одноместные и многоместные щиты учета: ЩУ, ЩУР, ЩУВ)
распределительные шкафы (ВРУ, ШР, ПР),
кабельные киоски (КЛ-209, КЛ-210, КЛ-211),
кабельные разделители (разделитель низкого напряжения) РЛ-208,
для систем управления наружным освещением (ШУНО),
шкафы управления, диспетчеризации и освещения автомагистралей, тоннелей,
шкафы компенсации реактивной мощности,
железнодорожные шкафы,
шкафы для коттеджных поселков (учетно-распределительные),
корпуса для нефтегазовой промышленности.
