Электротехнические шкафы для наружной установки можно разделить по способу монтажа на следующие типы: навесные, столбовые, фундаментные.
Компания ПКП Энергопласт для своей линейки корпусов выпускает различные аксессуары для монтажа шкафов, в том числе различные фундаменты для серий Б300 и СП.

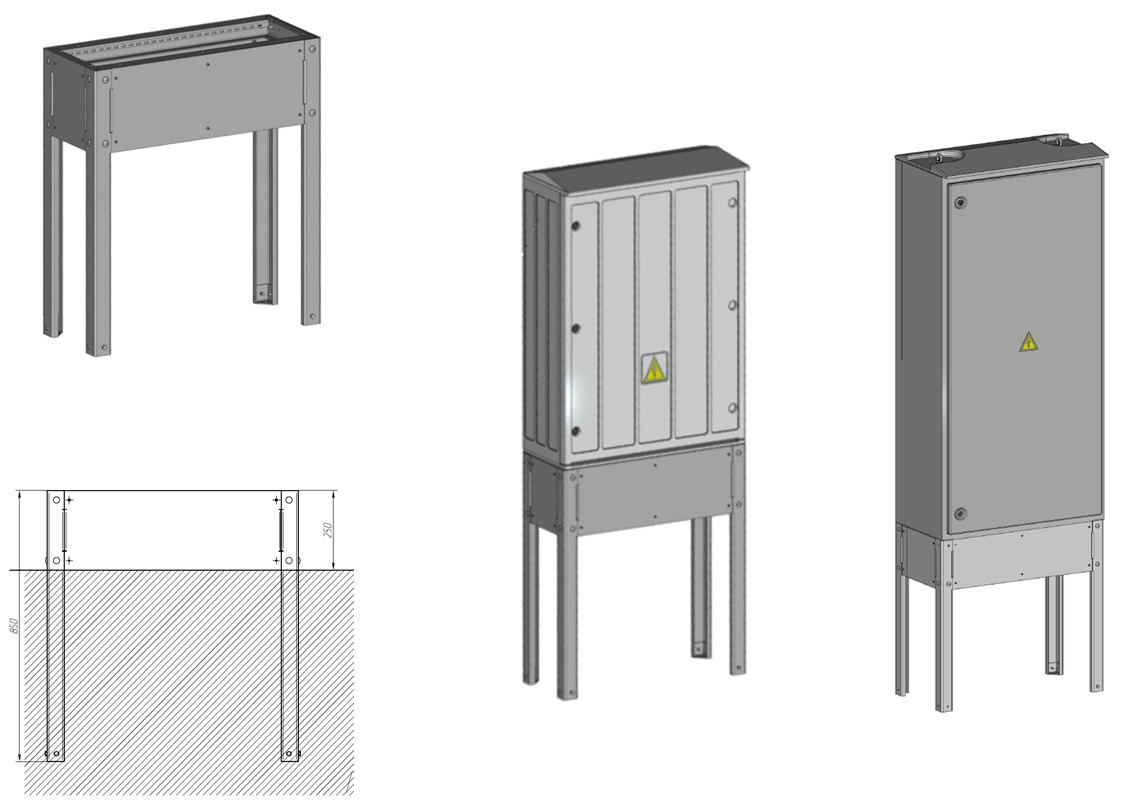

В зависимости от способа установки фундаменты делятся на грунтовые ФГ (мангального типа с монтажом в землю) и цокольные ФЦ (напольные, для установки шкафа на ровных поверхностях). Каждый из этих типов можно изготовить металлическим или композитным.

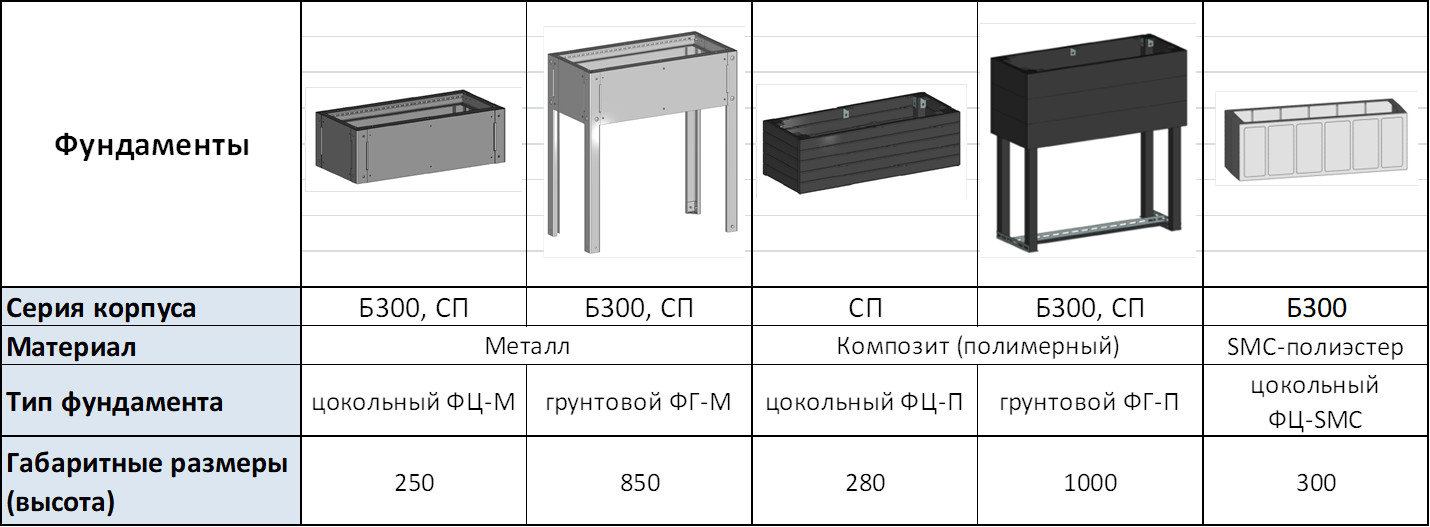

Таким образом, для корпусов всех типоразмеров серий Б300 и СП, доступны следующие типы фундаментов:
Для оптимального выбора типа фундамента необходимо определиться с местом установки шкафа, питающими и отходящими линиями (тип, сечение, способ подключения и т.д.), условиями окружающей среды (например, высота снежного покрова в зимний период или возможность подтопления), а также финальными работами по благоустройству и ландшафтному оформлению места монтажа.
Между корпусом и фундаментом серии Б300 и СП присутствует перегородка (по сути – дно корпуса), которую можно оставить глухой для установки сальниковых вводов или выполнить прямоугольное отверстие для ввода кабеля. При заказе корпуса в комплекте с фундаментом следует указывать необходимость изготовления отверстий между ними. Это важно учесть, чтобы заранее не нарушить герметичность корпуса или, наоборот, не делать их впоследствии самостоятельно.
С целью уменьшения габаритных размеров груза, а также удобства монтажа на объекте – возможна отгрузка корпуса и фундамента по отдельности.

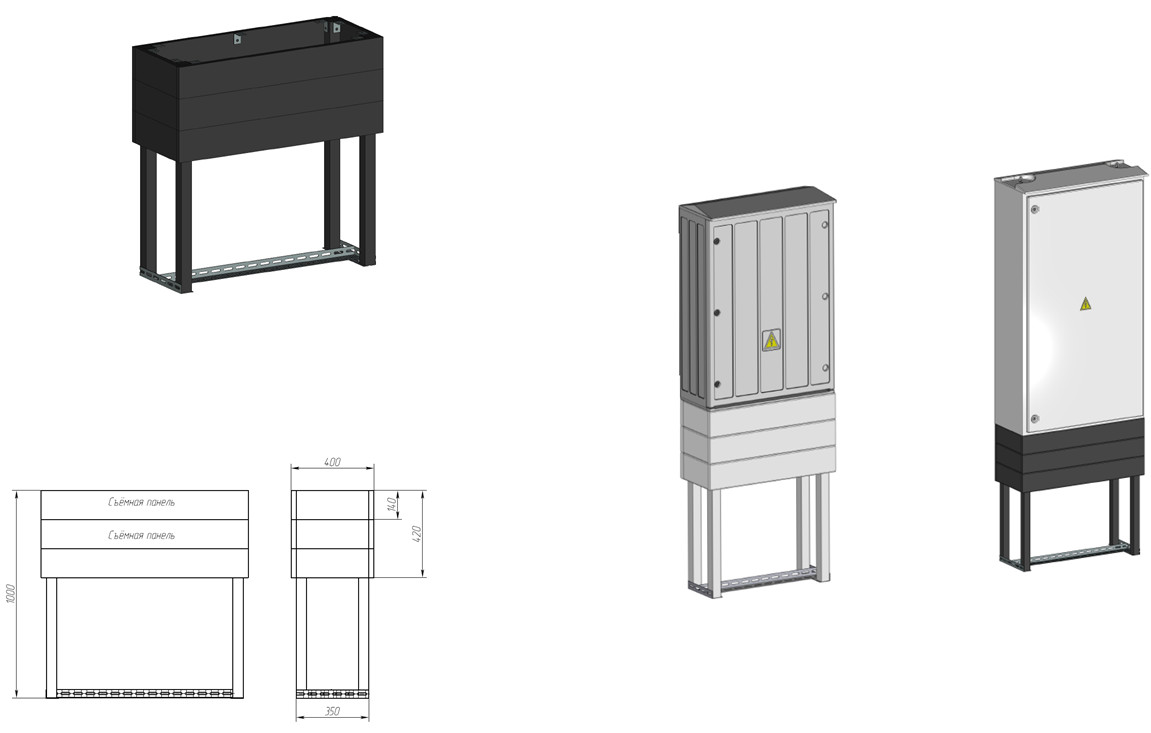

Пример установки грунтового композитного (полимерного) фундамента ФГ-П в землю.
С подробными рекомендациями по монтажу можно ознакомиться в соответствующем разделе

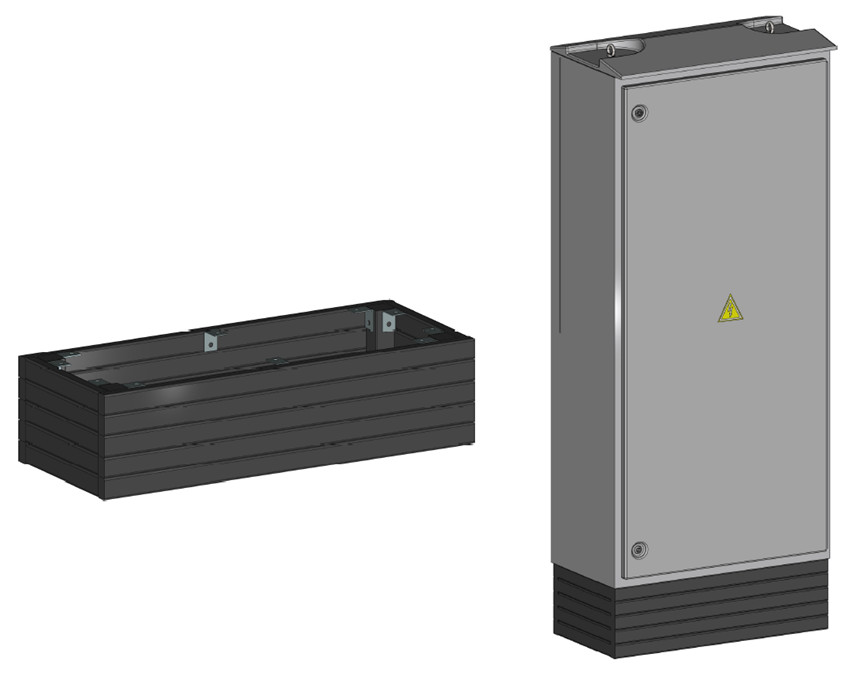

Пример корпуса серии Б300 с фундаментом цокольным композитным (SMC-полиэстер) ФЦ-SMC

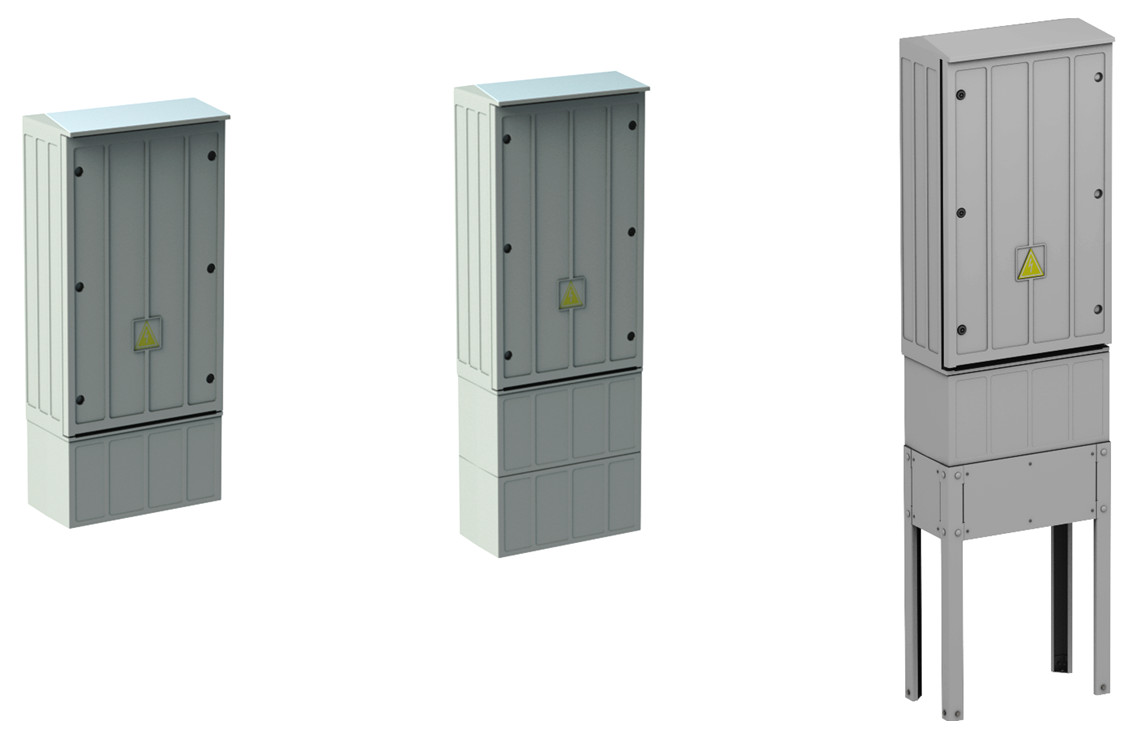

Установка на один фундамент ФЦ-SMC (высота 300мм), на два фундамента ФЦ-SMC (высота 2х300мм), на грунтовой фундамент ФГ-М.
Ниже представлены общие рекомендации по монтажу пластиковых фундаментных шкафов из SMC-полиэстера, производства ПКП Энергопласт. Инструкции носят рекомендательный характер, и могут быть незначительно скорректированы с учетом особенностей местности и монтажа.
1.1. Перед подготовкой ямы для установки шкафа следует определиться с ориентацией его относительно кабельной траншеи с учетом расположения и прокладки кабельной линии, труб. Следует выбрать оптимальный радиус изгиба для ввода кабеля в фундамент.
1.2. Выкопать яму в земле глубиной 0,65 - 0,7м. Размеры по периметру выбираются с учетом габаритного размера шкафа. Следует помнить, что зона ямы сбоку и сзади фундамента должна быть больше на 0,1-0,15 м его поперечных габаритов. Величина ямы спереди определяется индивидуально монтером по потребности, для правильной прокладки кабеля (луч изгиба кабеля) с учетом его расположения, сечения, количества линий и типа прокладки (в трубах, броне или открытого заложения).
1.3. Дно ямы следует выровнить и уплотнить слоем сухого бетона или песка.
1.4. В подготовленную траншею следует опустить шкаф с учетом техники безопасности и соблюдением целостности оборудования.
1.5. Основание фундамента следует прикрепить к слою бетона с помощью анкерных болтов, либо иным способом, обеспечивающим устойчивость шкафа.
1.6. Кабели заводятся в фундамент через нижний проем, и поднимаются до уровня специального перфорированного профиля, где впоследствии могут фиксироваться. На данном этапе для удобства ввода кабеля снимаются две передние фронтальные панели, обеспечивающие доступ. Рекомендуется разделать кабель и вывести на удобную высоту для последующего подключения к оборудованию, после чего установить фронтальные панели обратно на переднюю часть фундамента.
1.7. Далее следует засыпать основание фундамента слоем сухого бетона, обсыпать бока и заднюю часть родным грунтом. Рекомендуемая глубина установки фундамента: подземная часть – 500 мм, надземная – 350 мм. Следует особенно внимательно следить за устойчивостью конструкции до момента полной присыпки грунтом.
1.8. После засыпки фундамента снаружи, следует присыпать внутреннее пространство родным грунтом до высоты 0,2 м. от уровня земли. Остальную часть засыпать песком (или керамзитом) не превышая внешнего уровня. Наличие песка (керамзита) внутри фундамента снижает испарение и конденсат от грунта (особенно в осенне-зимний период), адсорбирует влагу и предохраняет оборудование.
1.9. Далее подключается оборудование согласно электрической принципиальной схеме и инструкции по эксплуатации низковольтного комплектного устройства. При необходимости производится монтаж заземляющего контура. Заземляющее устройство кабельного киоска должно быть выполнено в соответствии с требованиями гл. 1.7 ПУЭ, ГОСТ Р 50571.2-94 и СНиП 3.05.06-85.
1.10. По завершении всех работ следует дополнительно выровнить грунт, утрамбовать и восстановить верхний слой земли, травы и убедиться в надежности монтажа шкафа с учетом всех требований руководства по монтажу и эксплуатации, а также нормативных документов.
1.11. Между корпусом и фундаментом серии Б300 присутствует перегородка (по сути – дно корпуса), которое можно оставить глухим для установки сальниковых вводов или выполнить прямоугольное отверстие для ввода кабеля. При заказе корпуса в комплекте с фундаментом следует указывать необходимость изготовления отверстий между ними, чтобы заранее не нарушить герметичность корпуса или, наоборот, не делать их впоследствии самостоятельно.
1.12. В случае необходимости увеличения высоты корпуса над уровнем земли, можно устанавливать дополнительный промежуточный фундаментный блок (фундамент цокольный ФЦ) высотой 250 мм. Соединяется с основным фундаментом и корпусом с помощью 8-ми болтов М8х35 и 8-ми гаек М8. Для поставки требуется отдельный дополнительный заказ или включение в ТЗ.
1.13. В особых случаях для удобства монтажа и транспортировки шкафа допускается отделение корпуса от фундамента, установка сначала фундамента, а затем основного корпуса.

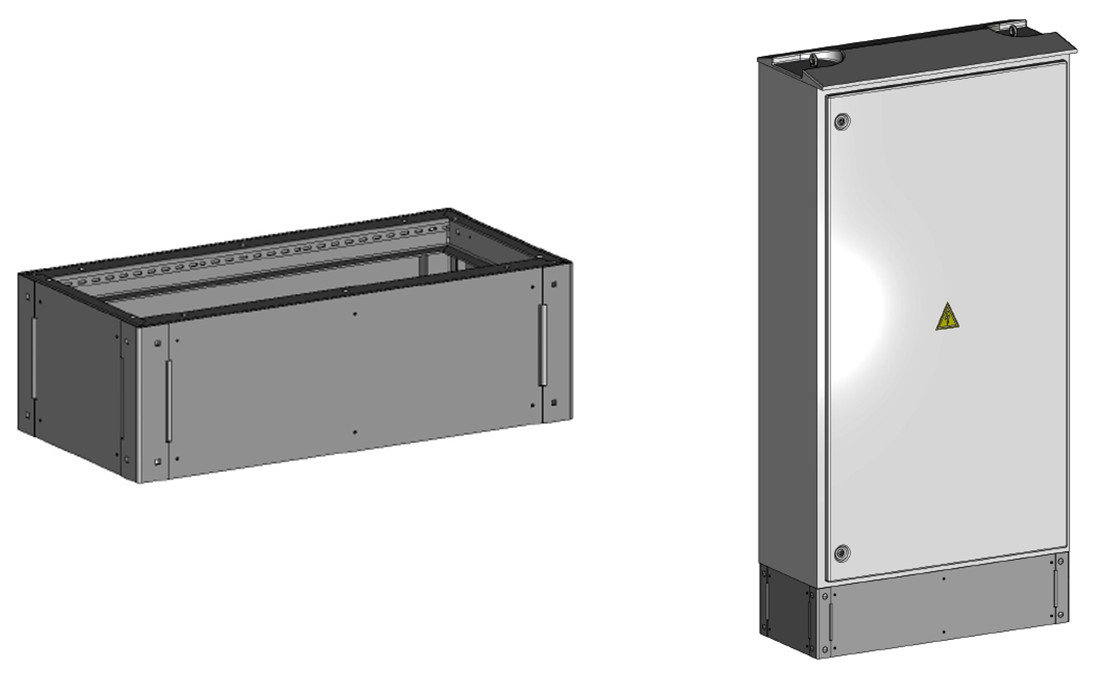

Цокольный фундамент ФЦ имеет габаритные размеры Шх300х300 (где Ш - ширина корпуса). Предназначается для установки шкафа на ровную поверхность, бетонное основание или конструкцию из несущих уголков (каркас, профили). Возможно частичное углубление в слой асфальта или бетона.
2.1. Перед установкой шкафа следует определиться с ориентацией его относительно кабельной траншеи с учетом расположения и прокладки кабельной линии, труб. Следует выбрать оптимальный радиус изгиба для ввода кабеля в фундамент.
2.2. Способ монтажа шкафа с цокольным фундаментом ФЦ зависит от места его установки, но общим требованием является его крепление к поверхности напрямую с помощью анкерных болтов (отверстия выполняются по месту).

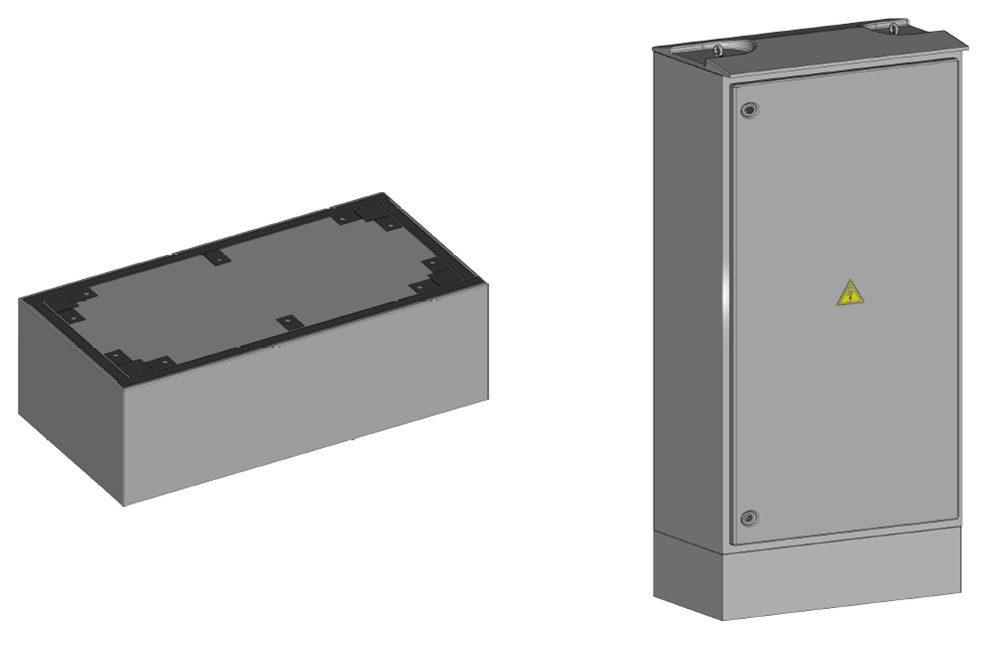

2.3. Фундамент ФЦ - сквозной, не имеет дна. Если необходимо дополнительное дно для данного типа фундамента, то следует использовать модель ФЦ-Д (фундамент цокольный с дном).
2.4. Для увеличения высоты установки корпуса над землей можно использовать несколько фундаментов ФЦ, устанавливая их друг на друга.
2.5. Между корпусом и фундаментом серии Б300 присутствует перегородка (по сути – дно корпуса), которое можно оставить глухим для установки сальниковых вводов или выполнить прямоугольное отверстие для ввода кабеля. При заказе корпуса в комплекте с фундаментом следует указывать необходимость изготовления отверстий между ними, чтобы заранее не нарушить герметичность корпуса или, наоборот, не делать их впоследствии самостоятельно.
2.6. Кабели могут заводиться в цокольный фундамент как снизу (сквозное отверстие или подготовленное дно), так и через отверстия на боковых и фронтальных панелях фундамента. При этом отверстия выполняются по месту с учетом количества и сечения кабеля, условий его прокладки. Для изготовления отверстий применим любой слесарный инструмент, например дрель с цилиндрическими коронками по металлу. В целях соблюдения степени защиты IP следует по возможности ограничить число и размеры отверстий, а также использовать сальниковые вводы PG или уплотнительные резинки, не снижающие характеристики шкафа.
2.7. Далее подключается оборудование согласно электрической принципиальной схеме и инструкции по эксплуатации низковольтного комплектного устройства. При необходимости производится монтаж заземляющего контура. Заземляющее устройство кабельного киоска должно быть выполнено в соответствии с требованиями гл. 1.7 ПУЭ, ГОСТ Р 50571.2-94 и СНиП 3.05.06-85.
2.8. По завершении всех работ следует убедиться в надежности монтажа шкафа с учетом всех требований руководства по монтажу и эксплуатации, а также нормативных документов.
