Корпус шкафа ЭПШП (серия СП) 800x1800x400 (СП8018040-01ФЦ-П)


* Обратите внимание: цены и работа с корзиной доступны только зарегистрированным пользователям, авторизовавшимся на сайте и указавшим в личном кабинете наименование компании, от которой он работает и её ИНН.

Работаем только с юридическими лицами

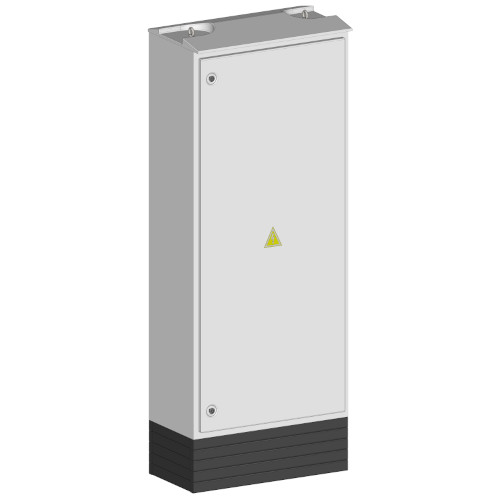

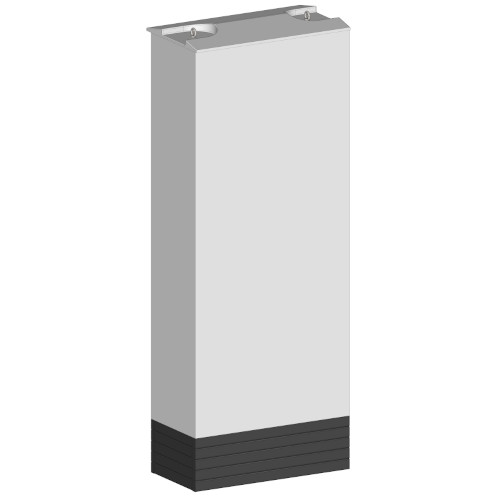

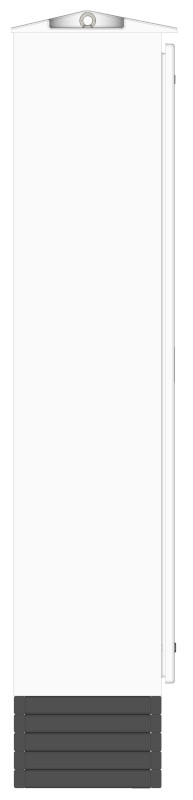

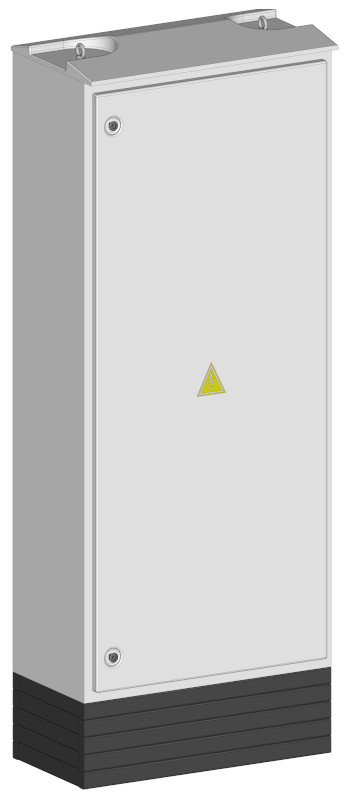

Корпус шкафа ЭПШП (серия СП), 800x1800x400, стеклопластик с гелькоутным покрытием, IP65, наклонная крыша, с полимерным цокольным фундаментом, с монтажной панелью, (арт. СП8018040-01ФЦ-П)

Артикул (исполнение) СП8018040-01ФЦ-П
Серия СП
Материал Стеклопластик
Степень защиты IP 65
Ширина 800
Высота 1800
Глубина 400
Вид монтажа фундаментный цокольный

Материал.
Корпус серии СП изготовлен из стеклопластика с огнестойким защитно-декоративным гелькоутным покрытием и внутренним армированием.
Основными компонентами стеклопластиков являются стекловолокнистые армирующие материалы и синтетические связующие.

  • Тонкие высокопрочные стеклянные волокна обеспечивают прочность и жесткость стеклопластика.
  • Связующее придает материалу монолитность, способствует эффективному использованию механических свойств стеклянного волокна и равномерному распределению усилий между волокнами, защищает волокно от химических, атмосферных и других внешних воздействий

Гелькоут - это эпоксидная смола с различными связующими компонентами, наполнителями и пигментами, применяющаяся для создания защитно-декоративных покрытий на композитных изделиях, в том числе стеклопластиках. Для производства корпусов Энергопласт серии СП применяются марки гелькоутов с антипиренновыми (огнестойкими) добавками.

Конструкция.
Шкаф серии СП состоит из единого монолитного корпуса со степенью защиты IP65.
В базовую комплектацию, характерную для всех исполнений, входит:

  • корпус с установленной дверью и прямой крышей (IP65),
  • антивандальные петли скрытой установки – 2-3шт в зависимости от размера корпуса,
  • замок на четверть поворота под ключ с двумя бородками – 2шт,
  • площадка для установки дополнительного реечного замка,
  • ограничитель хода двери (90-950) (кроме размеров 600х700х320, 500х1000х400),
  • профиль металлический закладной (50х25х2мм) (применяется для установки монтажных аксессуаров). На боковых стенках корпуса установлено по 2 профиля,
  • предусмотрена возможность монтажа оборудования на внутренней стороне двери (вертикальные направляющие).

Конструкцией корпуса предусмотрены металлические закладные элементы, которые размещаются в плоской крыше и дне (интегрированы в стеклопластик при изготовлении шкафа). Они служат для усиления мест соединения корпуса с фундаментом и для установки наклонной крыши. На боковых стенках корпуса установлены металлические закладные профили, которые применяется для установки монтажных аксессуаров. Эта конструкция позволяет использовать различные монтажные элементы - платы, DIN-рейки, сборные токоведущие шины и т.п., тем самым подбирая оптимальный способ размещения электрооборудования. При этом возможен монтаж на двух уровнях (у задней стенки и у двери).
Стандартная комплектация включает 2 замочные личинки поворотного типа (профиль - с двумя бородками). Также дверь имеет монтажную площадку для установки дополнительного замка. При заказе возможна установка универсальных замков (Делга Комаз, Керберос и т.п.), либо нестандартных, предложенных заказчиком. Также возможна самостоятельная установка необходимого замка по месту, используя имеющуюся монтажную площадку на двери. Данная опция актуальна в случае требований от сетевых и эксплуатирующих организаций по применению единого стандартного замка, который утвержден для применения в местных НКУ.
Для корпусов серии СП возможно навесное, напольное и фундаментное исполнение - в зависимости от выбранной комплектации. Фундаментное исполнение подразделяется на грунтовое, цокольное, с металлическим или полимерным основанием.

Текущее исполнение.

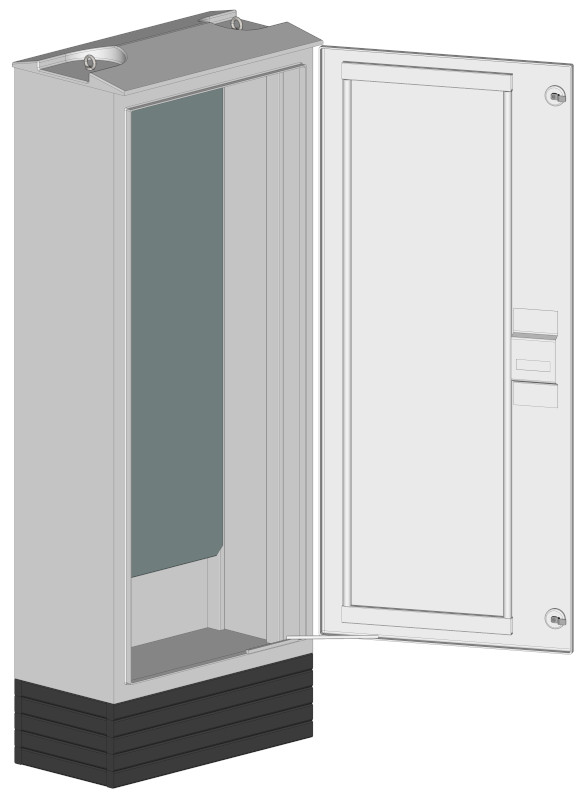

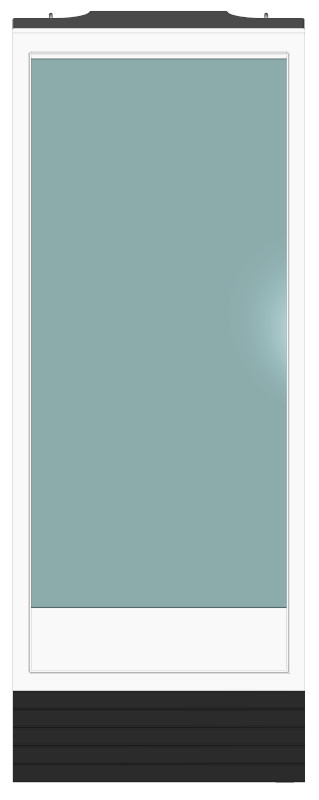

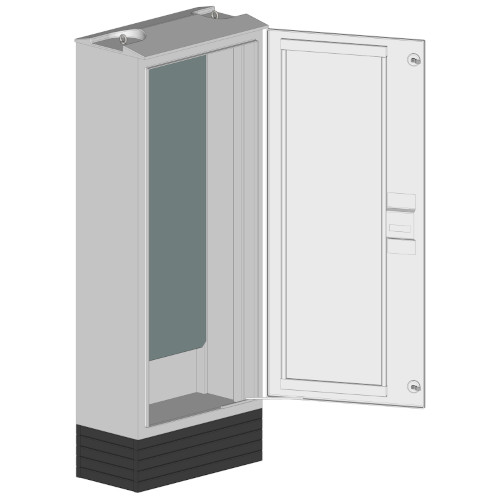

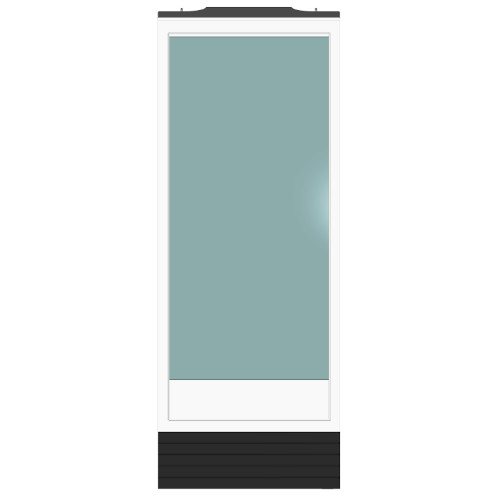

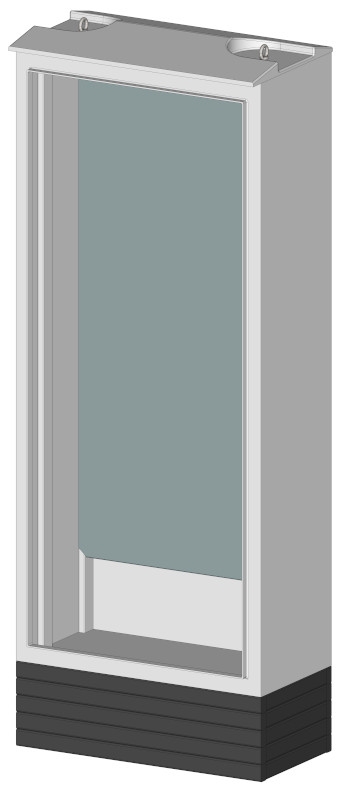

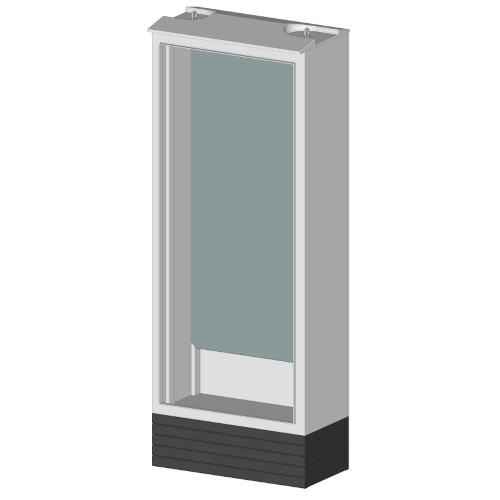

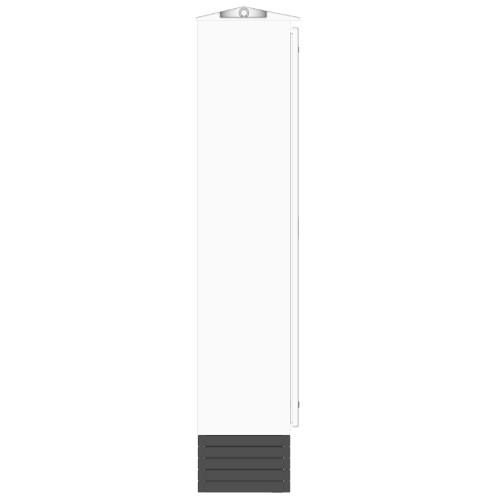

Выбранная модель СП8018040-01ФЦ-П представляет собой шкаф для универсального применения – корпус с установленной металлической монтажной панелью.
Данная панель устанавливается на базовые закладные профили, установленные у задней стенки корпуса.

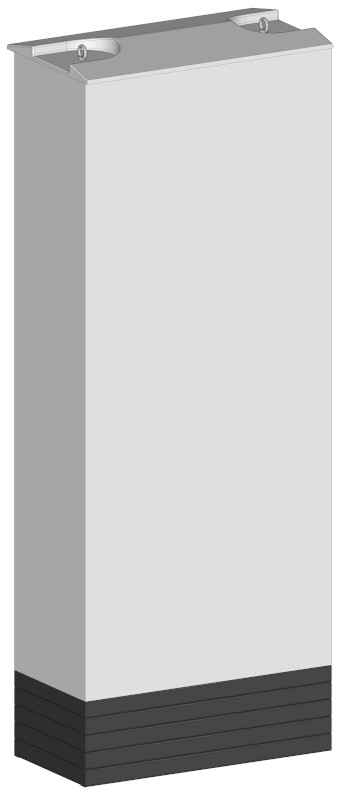

Корпус имеет дополнительную наклонную двускатную крышу. Крыша является отдельным элементом и крепится к корпусу с помощью двух рым-болтов. Тем самым обеспечивается возможность подъема и перемещения шкафа весом около 300кг. Применение наклонной крыши позволяет защитить дверной проем, резиновые уплотнители и замки от атмосферных осадков при эксплуатации шкафа.
Данное исполнение шкафа поставляется с полимерным цокольным (напольным) фундаментом. Высота фундамента ФЦ-П равна 250мм. Фундамент цокольный (ФЦ-П) предназначен для установки шкафа на ровных поверхностях, на тротуарах, в щитовых, а также в случаях, где затруднительна или не требуется глубокая установка в грунт. Материал – полимерный пластик. Обычно применяется взамен металлического при необходимости поставки полного комплекта НКУ из диэлектрических материалов. Может комплектоваться декоративным кожухом из стеклопластика для создания единого стиля и цвета конструкции (корпус + фундамент). В комплект данного исполнения не входит – заказывается отдельно.

Особенности
Стеклопластик приобретает свойства, недоступные обычным пластмассам, он на порядок лучше них по прочности, абразивному износу, линейному расширению, ударным и вибрационным нагрузкам.

  • Прочность. Благодаря хорошей упругости стеклопластик имеет высокий предел прочности на растяжение и изгиб. Предел прочности стали при растяжении составляет от 400 до 690 МПа, в то время как предел прочности композитов - от 1200 до 2410 МПа. Изделия из композиционного материала на основе синтетической смолы и стекловолокна выдерживают серьезные нагрузки без видимых следов деформации.
  • Плотность. По плотности в г/м2 и кг/м3 стеклопластик не уступает алюминию.
  • Масса. Стеклопластик называют «легким металлом». Его удельный вес в несколько раз меньше, чем у стали или цветных металлов. При равных показателях прочности, изделия из стеклокомпозита будут в 5-6 раз легче таких же деталей или конструкций из стали, и в 2,5 раза легче, чем из алюминия.
  • Электропроводность. Стеклопластик является прекрасным электроизоляционным материалом при переменном и постоянном токе. Служит дополнительным фактором защиты при применении в электроустановках.
  • Термостойкость. Низкий коэффициент линейного расширения делает стеклопластик устойчивым к воздействию как высоких, так и отрицательных температур.
  • Конденсация. Обычно конденсация возникает когда температура поверхности корпуса опускается ниже точки росы окружающего воздуха (воздуха внутри шкафа).
Колебание суточной температуры для корпуса из стеклопластика


Потенциальное время выпадения конденсата (точка росы) для металлического корпуса показано зеленым, для бетонной оболочки – красным. Колебание суточной температуры для корпуса из стеклопластика (на графике GRP) не приводит к образование точки росы и выпадению конденсата на внутреннем оборудовании НКУ.

  • Температура эксплуатации. Стеклопластик имеет теплопроводность на два порядка ниже, чем у стали, в связи с этим снижаются теплопотери при взаимодействии с окружающем воздухом, что особенно важно при использовании шкафа для наружной установки.
Стеклопластик имеет теплопроводность на два порядка ниже, чем у стали


- стеклопластиковый корпус обеспечивает хорошую теплоизоляцию от воздействия солнечных лучей, при этом отсутствует чрезмерный нагрев самой оболочки и входящего в нее оборудования;
- обладает более высоким изоляционным эффектом по сравнению с металлическим корпусом, что позволяет поддерживать более низкую температуру внутри электротехнического шкафа в жаркий период. А благодаря низкой теплопроводности дольше отдавать тепло в холодный период.

Основные преимущества использования гелькоута:

  • стойкость к механическим повреждениям и интенсивной эксплуатации - защитное покрытие образует поверхностный слой прочный, антивандальный и неотделимый от самого изделия,
  • хорошая адгезия к различным материалам – не является лакокрасочным слоем или порошковым напылением, на этапе производства проникает в структуру стеклопластика и формирует необходимую оболочку корпуса,
  • высокие декоративные качества - ровное глянцевое покрытие,
  • сопротивление агрессивным средам - выдерживает большие перепады температур, не поддается коррозии и разъеданию соли,
  • стойкость к воздействию ультрафиолета,
  • широкий выбор цветовой палитры – позволяет изготовить корпуса различных цветов без дальнейшего окрашивания

Таким образом, применение покрытия из гелькоута позволяет исключить незначительные ограничительные свойства стеклопластика при наружной установке.

Назначение.
Корпуса данной серии предназначены для сборки низковольтных комплектных устройств, систем связи и телекоммуникации, различных электротехнических устройств, а также в качестве оболочек для универсального использования.

Сфера применения.
Пластиковые антивандальные шкафы из стеклопластика могут применяться в качестве любых комплектных корпусов, устанавливаемых на открытом воздухе. Особенно актуально их применение в районах с тяжелыми климатическими условиями, частыми и резкими перепадами температур, при наличии агрессивной химической среды (автомагистрали), при модернизации и замене устаревшего оборудования. А также для более широкого применения в различных помещениях с особыми условиями эксплуатации (объекты нефтегазовой и химической отрасли, пищевые производства, водоканалы, сельскохозяйственные и животноводческие комплексы).


Серия СП
Материал Стеклопластик
Степень защиты IP 65
Ширина 800
Высота 1800
Глубина 400
Вид монтажа фундаментный цокольный
Материал фундамента полимерный
Монтажная панель металл
Тип крыши наклонная
Материал корпуса FRP / Стеклопластик с огнестойким гелькоутным покрытием.
Степень защиты IР65 / Пыленепроницаемый. Защита от водяных струй с любого направления
Климатическое исполнение УХЛ1 / Установка на открытом воздухе
Степень защиты от механических повреждений IK10 / Вандало-стойкий (Энергия удара 20Дж/мм)
Цвет корпуса RAL7037 / Серый. Возможно изготовление в любом цвете таблицы RAL
Класс защиты от поражения электрическим током II / Двойная усиленная изоляция (заземление корпуса не требуется)
Класс пожаростойкости V0 / Наивысший
Температура эксплуатации (окружающей среды) -50…+60°С / Морозостойкий корпус
Влияние ультрафиолетового излучения солнца UV test / Не подвержен влиянию УФИ
Радиопрозрачность Не создает помех при передачи радио и GSM-сигнала

Корпус шкафа СП8018040-01ФЦ-П поставляется в составе:

- корпус стеклопластиковый (FRP) 800х1800х400 (ШхВхГ) - 1 шт
- крыша двускатная наклонная (с козырьком) - 1 шт,
- рым-гайка для транспортировки и монтажа - 2 шт.
- замок на четверть поворота (под ключ с двумя бородками) – 2 шт,
- ключ с двумя бородками (металл) - 1 шт,
- ограничитель хода двери - 1 шт,
- площадка для установки дополнительного реечного замка - 1 шт,
- профиль металлический закладной (50х25х2мм) - 4 шт,
- металлическая монтажная панель - 1 шт,
- фундамент цокольный (полимерный) 800х250х400 (ШхВхГ) - 1 шт.




Корпус шкафа СП8018040-01ФЦ-П
